10 km Laser -Entfernungsmodul
Produkteinführung

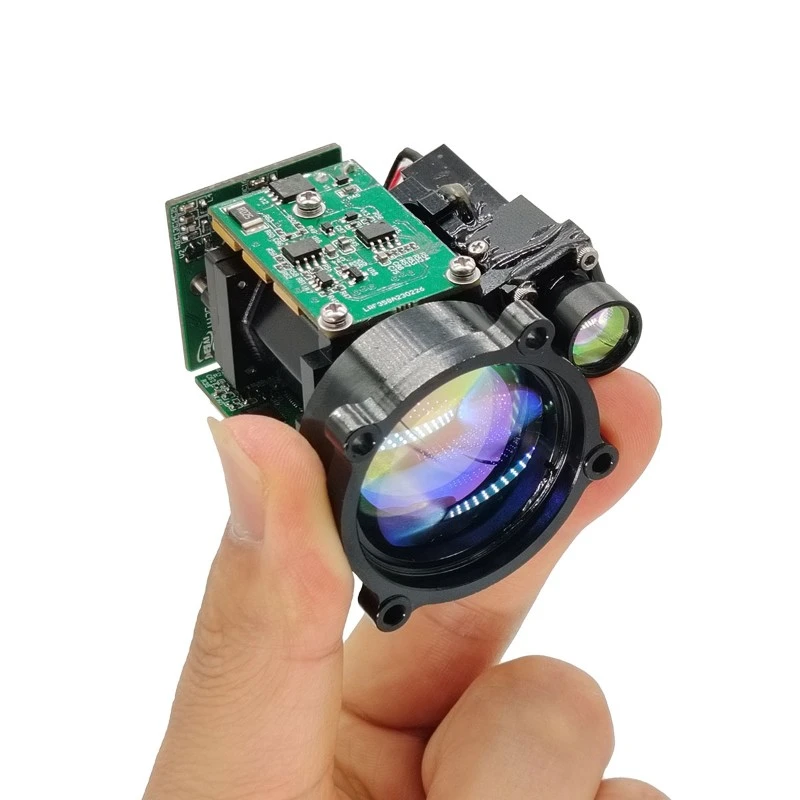

10xLH15x Laser-Entfernungsmodul nimmt die Xinalnd-selbstentwickelte 1535 nm Erbiumglaslaserkomponente an, die die Merkmale von großer Reichweite, geringem Stromverbrauch, geringer Größe und Sicherheit des Menschen aufweist.
Bereichsleistung: 10000 m (2,3 x 2,3 Mio. Ziele), 15000 m (Maximalerbereich)
Ranggenauigkeit ± 1 m
Messgenauigkeit größer oder gleich 98%
Gewicht weniger als oder gleich 130 g
Produktparameter
|
Artikel |
Index |
|
|
Modell |
10xlh15x |
|
|
Betriebswellenlänge |
1535 nm ± 10 nm |
|
|
Augensicher |
Klasse 1 (IEC 60825-1) |
|
|
Empfangsblende |
Φ33mm |
|
|
Reichweite |
30-15000m |
|
|
Reichweite |
15000m |
Maximaler Bereich |
|
13000m |
Großes Ziel, Reflexionsvermögen: 60 %, Sichtbarkeit von Beobachtern 25 km |
|
|
10000m |
2,3 × 2,3 m Zielgröße, Reflexionsvermögen: 30 %, Sichtbarkeit von Beobachtern 15 km |
|
|
4300m |
1 × 1 m Zielgröße, Reflexionsvermögen: 10 %, Sichtbarkeit von Beobachtern 10 km |
|
|
Kommunikationsschnittstelle |
RS422 |
|
|
Luftfeuchtigkeit |
Weniger als oder gleich 80% |
|
|
Ranggenauigkeit |
±1m |
|
|
Genauigkeitsrate |
Größer als oder gleich 98% |
|
|
Divergenzwinkel |
Weniger als oder gleich 0. 5mrad |
|
|
Ranghäufigkeit |
1 ~ 10 Hz |
|
|
Kontinuierliche Laufzeit |
Größer als oder gleich 30 Minuten |
|
|
Nichtparallelität der laser optischen Achse zur Montagereferenz |
<0.3mrad |
|
|
Größe |
Weniger als oder gleich 69 mm × 57 mm × 45 mm |
|
|
Stromspannung |
5.6-8.4V |
|
|
Stromverbrauch |
Durchschnittlicher Stromverbrauch weniger als 3W, Spitzenleistungsverbrauch weniger als oder gleich 6W |
|
|
Arbeitstemperatur |
-40 Grad -+60 Grad |
|
|
Lagertemperatur |
-45 Grad -+70 Grad |
|
|
Gewicht |
Weniger als oder gleich 130 g |
|
Hinweis: Alle Leistungsindikatoren und Schnittstellen können nach Anforderungen angepasst werden
Produktfunktion
a) mit einzelnen Ranglisten und kontinuierlichen Lauffunktionen;
(b) mit der Funktion für Power-up/Cycle/Start-up-Selbsttest;
(c) mit der ersten und letzten Zieldistanzlogik -Anzeigefunktion;
(d) mit Abfragefunktion der Entfernungsmesszeiten;
(e) Temperaturalarmfunktion;
(f) mit Überstrom- und Überspannungskreisschutzfunktion (Entwurfsgarantie);
(g) Mit Software -Remote -Upgrade -Funktion: Aktualisieren Sie die Software direkt über die Kommunikationsschnittstelle.
Sendungsmodus und Laufzeit
A) Einfach maximal kontinuierliche Laufzeit: größer oder gleich 35 min;
b) Die maximale Intervallzeit für die Messung der kontinuierlichen Entfernung erneut: weniger als oder gleich 15s. Laser -optische Achsenstabilität weniger oder gleich 0. 1mrad (Volltemperaturbereich); Vertikalität der optischen Achse der Start auf die Installationsreferenz: weniger als oder gleich 2mrad (Designgarantie);
Dimension
Elektrische Schnittstellen
|
Endnummer |
Serielle Nr. |
Steckermodell |
Signaldefinition (RS422) |
Andere |
|
X4 |
X4-1 |
A1257WR-S -7 p |
+12V |
Laser -Entfernungsoberfläche |
|
X4-2 |
GND |
|||
|
X4-3 |
Rs 422- a |
|||
|
X4-4 |
Rs 422- b |
|||
|
X4-5 |
Rs 422- y |
|||
|
X4-6 |
Rs 422- z |
|||
|
X4-7 |
Rs 422- gnd |
Position des Steckers 1 des Steckers
