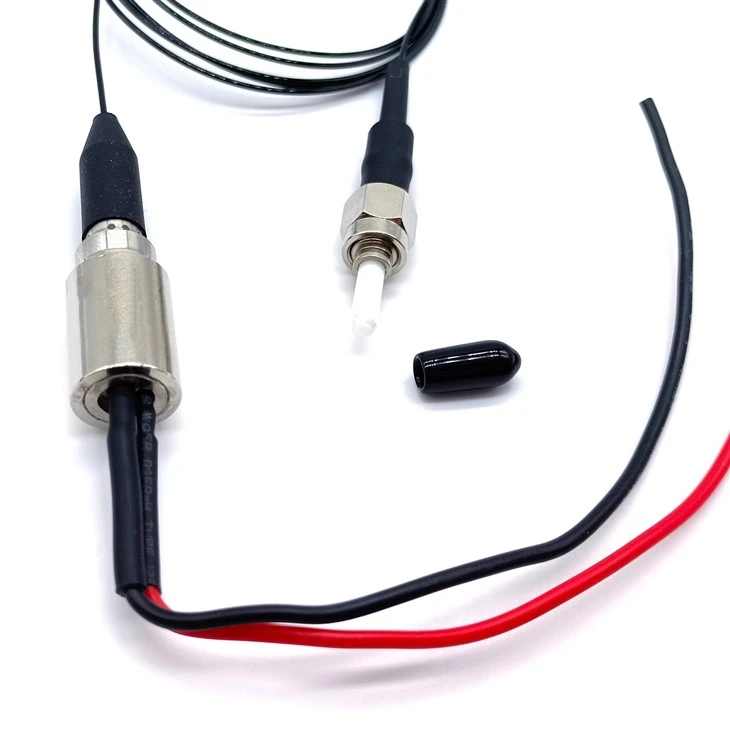

450 nm 3,5 W fasergekoppelte Laserdiode

A 3,5 W 450 nm blauer Laserkann entweder über einen optischen Freiraumpfad oder über eine Glasfaser übertragen werden, aber die beiden Architekturen lösen unterschiedliche Systemintegrationsprobleme.

Der450-nm-3,5-W-Faser--gekoppelte Laserdiodeist für OEM- und optische Systeme konzipiert, bei denen die Laserquelle nicht direkt am Einsatzort platziert werden muss. Stattdessen dieDer blaue 450-nm-Laserausgang wird in eine 105-µm-Glasfaser eingekoppeltDadurch kann die Laserleistung vom Quellmodul zu einem separaten optischen Kopf oder Anwendungspunkt geleitet werden.

Für Geräteentwickler besteht der Hauptvorteil der Faserübertragung daher nicht nur darin, dass am Laser eine Faser angebracht ist. Es ist die Fähigkeit dazuTrennen Sie die Laserquelle vom optischen Ausgangspunkt und leiten Sie die 450-nm-Laserleistung flexibler durch das System.

Trennen Sie die Laserquelle vom Ausgabepunkt

In einem herkömmlichen freien-Speicherplatz450-nm-Lasermodul, der Laserstrahl tritt direkt aus dem Quellengehäuse aus. Daher müssen Quelle, Strahlengang und nachgeschaltete Optik um die gleiche optische Achse angeordnet sein.

A Faser-gekoppelte 450-nm-Laserdiodeändert diese Architektur.

Die Diodenquelle kann an einer Stelle montiert werden, die für den elektrischen Anschluss und das Wärmemanagement geeignet ist, während die Faser die blaue Laserleistung an eine andere Stelle im Gerät überträgt.

Diese Konfiguration ist nützlich, wenn ein OEM-System Folgendes erfordert:

Der450-nm-Laserquelleund optischer Ausgabepunkt müssen räumlich getrennt werden

Die Laserleistung wird durch eine kompakte oder geschlossene Maschine geleitet

Ein kleinerer optischer Kopf in der Nähe des Arbeitsbereichs

Mehr Freiheit bei der Positionierung der Laserquelle innerhalb der Anlage

Anschluss an nachgeschaltete Glasfaser--kompatible oder kollimierende Optiken

Bei kompakten OEM-Systemen kann dies das mechanische und optische Layout einfacher machen als die Führung eines Freiraumstrahls über die gesamte Maschine.

Leiten Sie 3,5 W blaue Laserleistung durch einen kompakten Faserpfad

Bei3,5 W optische LeistungDieses Produkt befindet sich oberhalb von sichtbaren blauen Ausrichtungsmodulen mit niedriger{0}Leistung, bleibt aber in der Leistungsskala viel kleiner als industrielle blaue Multi-Emitter-Laserplattformen.

Die faser-gekoppelte Architektur ist besonders nützlich, wenn das System eine erfordertWatt-blaue 450-nm-LaserquelleEs ist jedoch nicht erforderlich, dass das Quellengehäuse selbst am endgültigen optischen Ausgabeort positioniert wird.

Anstatt einen langen optischen Freiraumpfad mit mehreren Spiegeln und mechanischen Halterungen zu entwerfen, wird die Laserenergie durch die Faserbaugruppe zur erforderlichen Ausgangsposition geleitet.

Das macht das3,5 W blauer faser-gekoppelter LaserGeeignet für Anwendungen, bei denen Systemverpackung, optisches Routing und Quellenplatzierung ebenso wichtig sind wie optische Leistung.

Vereinfachen Sie das optische Routing innerhalb von OEM-Geräten

Die Laserabgabe im freien-Raum kann gut funktionieren, wenn der optische Pfad kurz, fest und direkt zugänglich ist. Allerdings kann die Aufrechterhaltung eines Freiraum-Strahlengangs durch eine komplexere Maschine zusätzliche Spiegel, Halterungen und Überlegungen zur mechanischen Ausrichtung erfordern.

Die Bereitstellung von Glasfasern bietet einen weiteren Ansatz.

Der450-nm-Faser-gekoppelte Laserdiodekonzentriert die Strahlführungsfunktion auf die Faserverbindung zwischen der Laserquelle und der Ausgangsschnittstelle. Dies kann OEM-Designern dabei helfen, den Umfang der Strahlführung im freien-Raum zu reduzieren, der zwischen dem Quellmodul und der endgültigen optischen Baugruppe erforderlich ist.

Typische Integrationssituationen sind:

• Kompakte wissenschaftliche Instrumente
• Optische OEM-Systeme
• Laborlaserausrüstung
• Fernoptische Anregungssysteme
• Über Glasfaser-gelieferte Beleuchtungssysteme
• Ausrüstung mit separater Laserquelle und optischem Kopf

Die Faserlieferung funktioniertmacht ein geeignetes optisches Design nicht überflüssig. Faserkerndurchmesser, numerische Apertur (NA), Steckerkonfiguration, Biegeradius und nachgeschaltete Optik bestimmen weiterhin, wie der Ausgangsstrahl genutzt werden kann.

Ein 105-µm-Faserausgang, der für eine praktische Strahlübertragung ausgelegt ist

Das3,5 W 450 nm fasergekoppelte Laserdiodeverwendet a105 µm Faserkern, wodurch ein kompakter optischer Übertragungsweg für die blaue Laserleistung bereitgestellt wird.

Die 105-µm-Faser sollte nicht nur als physikalische Kabelspezifikation betrachtet werden. Zusammen mit der numerischen Apertur der Faser definiert sie wichtige Eigenschaften des gelieferten Strahls und beeinflusst die Auswahl der nachgeschalteten Kollimations- oder Fokussierungsoptik.

Für einen OEM-Käufer bedeutet dies, dass der Laser als vollständige optische Schnittstelle spezifiziert werden sollte:

450 nm Wellenlänge + 3.5W Ausgang + 105µm Faserkern + NA + Ausgangsanschluss

anstatt die Quelle allein anhand der Wellenlänge und Leistung auszuwählen.

Die detaillierte Beziehung zwischen105 µm Faserkerngröße, NA und Ausgangsstrahleigenschaftenwird im Abschnitt „Faserspezifikation“ weiter unten behandelt.

SMA905-Ausgang für nachgeschaltete optische Integration

Die Faseranordnung verwendet eineSMA905-Schnittstelle, wodurch ein definierter mechanischer Verbindungspunkt zwischen der blauen Laserquelle und kompatiblen nachgeschalteten optischen Baugruppen bereitgestellt wird.

Für Systemintegratoren ermöglicht dies die450-nm-Faserlaserquelleals faserbasierte optische Komponente behandelt werden und nicht als Freiraum-Strahlmodul, das direkt entlang der endgültigen optischen Achse positioniert werden muss.

Abhängig vom endgültigen Systemdesign kann der Faserausgang dann mit geeigneten Kollimations-, Fokussierungs-, Beleuchtungs- oder anderen anwendungsspezifischen Optiken verbunden werden.

Detaillierte SMA905-Konfiguration, Faserlänge und Steckeranforderungen sollten entsprechend dem spezifischen OEM-System bestätigt werden.

Wann ist eine Glasfaserlieferung sinnvoller?

A 3,5 W 450 nm fasergekoppelter blauer Laserist besonders dann eine Überlegung wert, wenn:

Die Laserquelle muss vom endgültigen Ausgangspunkt entfernt sein

Die Maschine verfügt nur über begrenzten Platz für einen direkten Strahlengang im freien{0}}Raum

Der optische Kopf muss kompakt bleiben

Blaue Laserenergie muss durch das Gerät geleitet werden

Die nachgeschaltete optische Baugruppe ist um eine Glasfaserschnittstelle herum konzipiert

Der OEM wünscht sich mehr Freiheit bei der Positionierung der Quelle, der thermischen Struktur und der Ausgangsoptik

Wenn die Anwendung nur einen kurzen, festen sichtbaren Strahl direkt vom Lasergehäuse erfordert, ist ein 450-nm-Freiraumlasermodul möglicherweise die einfachere Architektur.

Wenn es die Anwendung erfordertFernstrahlabgabe, flexible Quellenplatzierung und eine definierte Faserausgangsschnittstelle, a 450 nm 3,5 W fasergekoppelte LaserdiodeBietet eine geeignetere Systemarchitektur.

Bei der Überprüfung einer fasergekoppelten 450-nm-3,5-W-Laserdiode ist die Nennausgangsleistung nur dann von echtem technischen Wert, wenn der Messort und die Betriebsbedingungen klar definiert sind.

Die 3,5-W-Faserleistung beschreibt die nutzbare optische Leistung, die geliefert wirdam Faserendeunter vorgegebenen elektrischen und thermischen Betriebsparametern. Dies ist nicht dasselbe wie die Leistungsmesswerte von Freiraum-Laserdioden, die direkt vom Emitter oder vor der Kopplung der Optik gemessen werden. Die Ausgangsleistung der Faser berücksichtigt Strahlverluste durch die Kopplungsbaugruppe und stellt die Laserenergie dar, die tatsächlich in die optische Faser eintritt.

OEM-Hardwaredesigner müssen diese Unterscheidung im Auge behalten. Die an der Faserschnittstelle verfügbare Leistung und nicht die vom Laserchip erzeugte optische Rohleistung bestimmt, wie viel Licht Ihr nachgeschaltetes optisches System nutzen kann.

3,5 W gemessen am Faserausgang

Für diesen fasergekoppelten blauen 450-nm-Laser müssen sich alle optischen Leistungsangaben auf einen festen Messpunkt beziehen.

Die 3,5-W-Nennfaserleistung wird unter definierten Testbedingungen am Faserausgangsport erfasst. Kurz gesagt bezieht sich diese Spezifikation auf die Laserleistung, die aus der Faser austritt, und nicht nur auf das Rohlicht, das vom Diodenchip vor der Faserkopplung erzeugt wird.

Bei Modellen mit SMA905-Anschlüssen muss in den Datenblättern genau angegeben werden, wo die Leistung gemessen wurde:

An der Spitze des angeschlossenen Glasfaserkabels

Direkt an der SMA905-Ausgangsschnittstelle

Vor oder nach abnehmbaren Faser-Pigtail-Baugruppen

Mit oder ohne zusätzliche Ausgangskollimations- oder Fokussierungsoptik

Das Definieren des Messpunkts verhindert Verwirrung beim Vergleich verschiedener Optionen für 450-nm-Faser-gekoppelte Laserdioden. Für Systemintegratoren ist die praktischste Angabe immer die am Faseranschluss bereitstehende optische Leistung zur Speisung von Kollimatoren, Fokussierlinsen oder Beleuchtungsoptiken.

Faserausgangsleistung im Vergleich zur optischen Rohdiodenleistung

Ein fasergekoppeltes Lasermodul integriert eine Kopplungsoptik zwischen dem Halbleiterlaser-Emitter und der optischen Faser.

Der Laserdiodenchip selbst kann vor der Kopplung eine höhere optische Rohleistung erzeugen. Die endgültige Faserausgangsleistung wird durch Kopplungsverluste innerhalb der optischen Baugruppe reduziert. Dies erklärt, warum zwei Module mit identischen Diodenchips am Faserausgang unterschiedliche Leistungspegel liefern können.

Die Kernformel:

Faserkopplungseffizienz=Faserausgangsleistung ÷ optische Leistung vor Faserkopplung × 100 %

Während der Produktcharakterisierung messen Ingenieure sowohl die Vorkopplungsdiodenleistung als auch die Faserausgangsleistung. Die Kopplungseffizienz sagt Ihnen, wie viel Prozent des vom Laser erzeugten Lichts erfolgreich in den Faserkern eingekoppelt werden.

Für OEM-Käufer, die blaue Lasermodule bewerten, ist die über Glasfaser gelieferte Leistung von 3,5 W die kritischere Messgröße auf Systemebene. Sie spiegelt die tatsächlich nutzbare Laserleistung wider, die an der Ausgangsseite der Faserbaugruppe zur Verfügung steht.

A Faser-gekoppelte 450-nm-Laserdiodeund aFreier-Platz 450-nm-Lasermodularbeiten zwar mit der gleichen blauen Wellenlänge, sind aber für sehr unterschiedliche optische Architekturen konzipiert.

Für OEM-Käufer ist die entscheidende Frage nicht nur, welcher Laser die höhere Leistung hat. Es istwie der 450-nm-Laserstrahl im endgültigen System zugeführt werden muss.

Ein blaues Freiraumlasermodul mit niedriger -Leistung- eignet sich normalerweise, wenn der Strahl entlang einer festen optischen Achse direkt aus dem Lasergehäuse austreten muss. Der3,5 W 450 nm fasergekoppelte LaserdiodeIm Gegensatz dazu ist es für Systeme konzipiert, bei denen die blaue Laserleistung durch eine optische Faser geleitet und der Ausgang getrennt von der Laserquelle positioniert werden muss.

Kostenlose-Space 450-nm-Lasermodule: Direktstrahlausgang

A Freier-Platz 450-nm-Lasermodulstrahlt den blauen Laserstrahl direkt aus dem Modulgehäuse aus.

Diese Art von Architektur eignet sich im Allgemeinen gut für Anwendungen, bei denen die Laserquelle direkt auf der erforderlichen optischen Achse montiert werden kann und der Strahl nur einen kurzen, festen optischen Weg zurücklegen muss.

Zum Beispiel eine geringere-Leistung80mW blaues Lasermodulkann für Anwendungen geeignet sein wie:

Sichtbare Strahlanzeige

Optische Ausrichtung

Positionierung und Targeting

Zeigeanwendungen

Optische Experimente, die eine direkte Ausgabe von freiem -Speicherplatz erfordern

Systeme mit einfachem und festem Strahlengang

Bei diesen Anwendungen bietet das Hinzufügen einer Faser-{0}}Lieferstufe möglicherweise nur geringe Vorteile, da die Laserquelle bereits in der Nähe des erforderlichen Ausgabeorts positioniert werden kann.

Die Hauptdesignlogik ist einfach:

Laserquelle → direkter Freiraumstrahl → Ziel oder nachgeschaltete Optik

3,5-W-Faser-Gekoppelter 450-nm-Laser: Trennen Sie Quelle und Ausgang

Der450 nm 3,5 W fasergekoppelte Laserdiodeverwendet eine andere Architektur.

Anstatt dass das Diodenmodul selbst direkt auf der endgültigen optischen Achse sitzen muss, wird die blaue Laserleistung in eine eingekoppelt105 µm Glasfaserund durch die Faserbaugruppe an eine separate Ausgabeposition geliefert.

Die Systemarchitektur wird zu:

Laserquelle → Faserkopplung → 105µm-Faser → SMA905-Schnittstelle → nachgeschaltete Optik

Das macht das3,5 W blauer faser-gekoppelter Laserbesser geeignet, wenn die Laserquelle und der optische Ausgangspunkt getrennt werden müssen.

Typische Anforderungen sind:

• Leiten von 450-nm-Laserleistung durch eine geschlossene Maschine
• Positionieren Sie die Laserquelle entfernt vom Arbeitspunkt
• Der endgültige optische Kopf bleibt kompakt
• Anschließen des Lasers an eine faser-kompatible nachgeschaltete Optik
• Vermeiden Sie einen langen Freiraum-Strahlengang durch das Gerät
• Bietet mehr Flexibilität bei der Quellenplatzierung und dem mechanischen Layout

Der Unterschied beträgt mehr als 80 mW gegenüber . 3.5W

Der Unterschied zwischen diesen Produkten sollte nicht einfach so dargestellt werden:

80 mW=geringer Stromverbrauch
3,5 W=hohe Leistung

IhreBeam-Lieferarchitekturist ebenso wichtig wie ihre optische Leistung.

EinBlaues 80-mW-Freiraum-Lasermodulwird normalerweise ausgewählt, wenn das System einen direkt emittierten sichtbaren blauen Strahl benötigt.

A 3,5 W fasergekoppelte 450-nm-Laserdiodewird ausgewählt, wenn das System blaue Laserleistung im Watt--Niveau benötigt, um von der Diodenquelle über eine Faser an einen anderen optischen Ort übertragen zu werden.

Daher bedeutet die alleinige Erhöhung der optischen Leistung nicht automatisch, dass die faser-gekoppelte Konfiguration die richtige Wahl ist.

Wenn ein System nur einen direkten 450-nm-Strahl von einem festen Modulstandort benötigt, kann ein Freiraumlaser die einfachere Lösung bleiben.

Wenn das Design es erfordertFernstrahlführung, flexible optische Führung oder ein separater AusgabekopfDie faser-gekoppelte Architektur bietet eine geeignetere Integrationsplattform.

Vergleich auf einen Blick

Welche 450-nm-Laserarchitektur sollten Sie wählen?

Wählen Sie einFreier-Platz 450-nm-LasermodulWenn Ihre Anwendung einen direkten blauen Strahl erfordert, können ein einfacher optischer Pfad und die Laserquelle in der Nähe der endgültigen Strahlposition installiert werden.

Wählen Sie ein450 nm 3,5 W fasergekoppelte Laserdiodewenn Ihr System Folgendes erfordert:

Höhere optische Leistung als ein Zeigemodul mit niedriger{0}}Leistung

Faserlieferung zwischen der Laserquelle und dem Ausgabeort

Ein kompakter, abgesetzter optischer Kopf

Flexible Positionierung der Laserquelle

Eine definierte 105-µm-Faserleistung

SMA905-basierte optische Integration

Die richtige Wahl hängt also von der jeweiligen Person aberforderliche Ausgangsleistung, Strahl-Architektur und nachgeschaltetes optisches System, und nicht nur die Wellenlänge.

Der450 nm 3,5 W fasergekoppelte Laserdiodeist für optische OEM-Systeme konzipiert, die eine kompakte blaue Laserquelle benötigen105-µm-Faserlieferung und eine SMA905-Schnittstelle.

Für die Integration neuer Geräte sollten Kunden die erforderlichen optischen, elektrischen und mechanischen Spezifikationen bereitstellen, damit die Laserkonfiguration anhand der endgültigen Systemanforderungen bewertet werden kann.

OEM-Integration

Für OEM-Projekte bestätigen Sie bitte:

• Erforderliche Wellenlänge:450 nm
• Erforderliche Faserausgangsleistung:3.5W
• Faserkerndurchmesser:105µm
• Numerische Apertur (NA)
• Faserlänge
• Ausgangsanschluss:SMA905
• Betriebsstrom und -spannung
• Kühl-/Wärmebedarf
• Modulabmessungen und Montageschnittstelle
• Benötigte Menge

Gegebenenfalls können Faserlänge, Steckerkonfiguration und andere Produktoptionen entsprechend dem OEM-Systemdesign überprüft werden.

Ersatz für einen vorhandenen 450-nm-Faser--gekoppelten Laser

Das3,5 W 450 nm fasergekoppelte Laserdiodekann auch als Ersatzquelle für bestehende blaue Lasersysteme evaluiert werden.

Der Austausch sollte jedoch nicht allein auf Wellenlänge und Ausgangsleistung basieren.

Vergleichen Sie vor der Auswahl eines Ersatzes die vorhandene Laserspezifikation mit dem vorgeschlagenen Modul für:

450 nm Wellenlänge + Faserausgangsleistung + Faserkern + NA + Stecker + elektrische Anforderungen + thermische Bedingungen + mechanische Abmessungen.

Auch wenn zwei Lasermodule beide als angegeben sind450 nm 3,5 WUnterschiede in der Glasfaserschnittstelle, den Antriebsbedingungen oder dem Gehäusedesign können einen direkten Austausch verhindern.

Für die Ersatzbewertung senden Sie uns das vorhandene Lasermodell, das Datenblatt, das Produktetikett oder wichtige technische Parameter zu, damit die erforderliche Konfiguration vor der Bestellung verglichen werden kann.

Fordern Sie eine OEM-Konfiguration oder eine Ersatzbewertung an

1. Wird die 3,5-W-Leistung am Faserausgang gemessen?

Der3,5 W Leistungsollte sich auf die optische Leistung beziehen, die am angegebenen Faserausgangspunkt unter definierten Teststrom- und Temperaturbedingungen gemessen wird. Die bestätigten Messbedingungen entnehmen Sie bitte dem endgültigen Datenblatt.

2. Warum verwendet dieser 450-nm-Laser eine 105-µm-Faser?

Der105 µm Faserliefert die 450-nm-Laserleistung von der Diodenquelle an die Ausgangsschnittstelle. Bei der Auswahl der nachgeschalteten Optik sollte die Größe des Faserkerns zusammen mit der numerischen Apertur (NA) bewertet werden.

3. Was ist der Unterschied zwischen diesem 3,5-W-Laser und einem 80-mW-450-nm-Modul?

EinBlaues 80-mW-Freiraum-Lasermodulwird typischerweise für Direktstrahl, Ausrichtung oder Positionierung verwendet. Das3,5-W-Faser--gekoppelter 450-nm-Laserist für die Faserzuführung mit höherer-Leistung und OEM-Systeme konzipiert, bei denen die Laserquelle und der Ausgabepunkt getrennt werden müssen.

4. Kann dieser 450-nm-3,5-W-Laser meinen vorhandenen fasergekoppelten Laser ersetzen?

Ja, wenn die wesentlichen optischen, elektrischen und mechanischen Spezifikationen kompatibel sind. Bitte vergleichen Sie vor dem Austausch Wellenlänge, Ausgangsleistung, Faserkern, NA, Stecker, Antriebsanforderungen und Modulabmessungen.

5. Kann die Faser oder der Stecker für OEM-Projekte angepasst werden?

OEM-Konfigurationen können entsprechend Ihren Systemanforderungen evaluiert werden. Bitte geben Sie die erforderliche Faserspezifikation, den Stecker, die Faserlänge, die elektrischen Parameter, die Modulabmessungen und die Menge an.
